| 250kW变速箱试验台技术文件 | |||||||||||||||||||||||||||
| 来源： 点击数：1764次 更新时间：2021/11/6 11:24:36 | |||||||||||||||||||||||||||
一、技术要求 1、外形尺寸（主体部分）：5000*2000*1750mm 2、动力输入设备及参数： （1）设备名称：西门子驱动电机1台 （2）参数： 额定功率：250KW 额定转速：1500 r/min 最高转速：3000r/min （3）控制器 ABB 变频器 额定功率：250KW 额定电流：430A 额定电压：380V 3、计算机控制系统： （1）研华610 工业计算机 （2）19 寸液晶显示器 （3）HP1008 激光打印机 （4）数据采集单元 （5）系统软件 （6）操作台 （7）信号线 （8）通过控制变频器来改变驱动电机转速，负载电机扭矩。 （9）数据采集温度、压力、流量、转速 （10）数据记录保存打印 （11）温度传感器1 个 （12）压力传感器4 个 （13）流量传感器4 个 （14）转速传感器3 个 4、加载方式及设备： （1）方式：部分扭矩加载 （2）设备：大扭矩负载电机1台 额定功率：250KW 额定转速：600r/min 额定扭矩：4000Nm 最高转速：3000r/min 5、测试参数; （1）传动油温度（82.2-121.1℃）； （2）泵出口传动油压力（1.69-1.96mpa）； （3）各档位传动油压力（1.69-1.96mpa）； （4）变矩器出口油压（172.4kpa-482.6kpa）； （5）换档时档位压力变化量（小于34.5kpa）； （6）泵出口流量 （7）变矩器出口、入口流量 （8）调压阀出口流量； （9）输入、输出转速。 （10）涡轮转速。 （11）变速箱输出扭力。 6、节能; 在满载试验时（250kw），实际工厂耗电只有50kw，节能80%以上。 7、设备清单

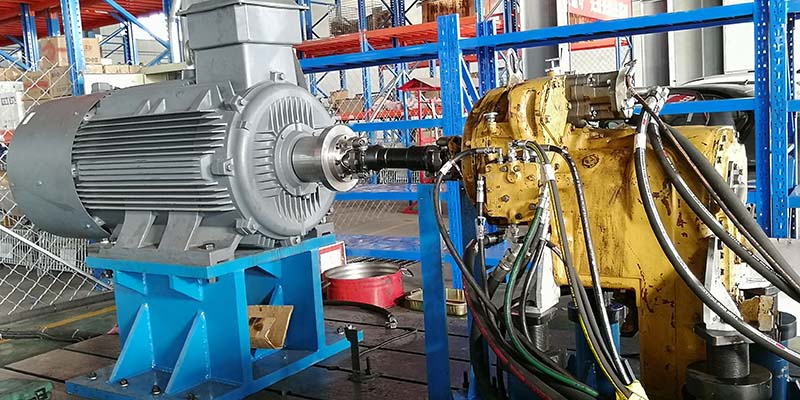

二、变速箱试验台照片 四、变速箱试验台关键设备电机选型依据
根据变速箱额定输入功率、额定输入转速、最高输入转速、减速比，来选择合适的电机。
| |||||||||||||||||||||||||||
